Краны шаровые ALSO RS фланцевые

Краны шаровые ALSO RS фланцевые
Краны шаровые ALSO RS фланцевые

Цена: по запросу

Назначение


Краны шаровые ALSO RS фланцевые относятся к запорной трубопроводной арматуре промышленного назначения.

Краны шаровые ALSO RS фланцевые предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Краны шаровые ALSO RS фланцевые могут устанавливаться на трубопровод вместо импортной арматуры, без изменения конструкции трубопровода.

Краны шаровые ALSO RS фланцевые. Технические характеристики


Краны шаровые ALSO RS фланцевые

DN 15-250 PN 16-40
Тип присоединения: фланец/фланец
Проход: редуцированный
Сталь корпуса: 09Г2С
Стандарт строительной длины: DIN

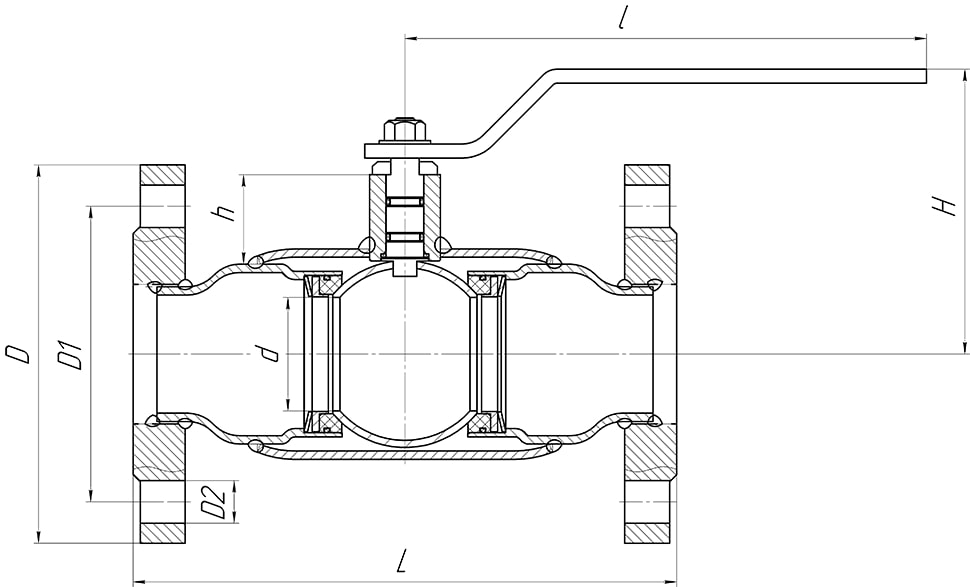

DN PN Каталожное обозначение d D D1 D2 n отв h H I L Вес.кг
15 40 КШ.Ф.RS.015.40-02 10.5 95 65 14 4 20.5 66 150 130 1.8
20 40 КШ.Ф.RS.020.40-02 15 105 75 14 4 21 72 150 150 2.3
25 40 КШ.Ф.RS.025.40-02 18 115 85 14 4 21 76 150 160 2.8
32 40 КШ.Ф.RS.032.40-02 24 135 100 18 4 21 80 150 180 3.7
40 40 КШ.Ф.RS.040.40-02 30 145 110 18 4 40 105 220 200 5
50 40 КШ.Ф.RS.050.40-02 40 160 125 18 4 44 114 220 230 6.2
65 16 КШ.Ф.RS.065.16-02 48 180 145 18 4 39 119 220 270 8.8
65 25 КШ.Ф.RS.065.25-02 48 180 145 18 8 39 119 220 270 9.7
80 16 КШ.Ф.RS.080.16-02 63 195 160 18 4 61 152 295 280 11.5
80 25 КШ.Ф.RS.080.25-02 63 195 160 18 8 61 152 295 280 13.3
100 16 КШ.Ф.RS.100.16-02 75 215 180 18 8 61 162 295 300 16
100 25 КШ.Ф.RS.100.25-02 75 230 190 22 8 61 162 295 300 20
125 16 КШ.Ф.RS.125.16-02 100 245 210 18 8 94 193 514 325 25.5
125 25 КШ.Ф.RS.125.25-02 100 270 220 26 8 94 193 514 325 30
150 16 КШ.Ф.RS.150.16-02 125 280 240 22 8 98 210 514 350 35
150 25 КШ.Ф.RS.150.25-02 125 300 250 26 8 98 210 514 350 41
200* 16 КШ.Ф.RS.200.16-02 148 335 295 22 12 93 238 514 400 54.7
200* 25 КШ.Ф.RS.200.25-02 148 360 310 26 12 93 238 514 400 61.2
250* 16 КШ.Ф.П.RS.250.16-02 200 405 335 26 12 100 269 630 646 105.4
250* 25 КШ.Ф.П.RS.250.25-02 200 425 370 30 12 100 269 630 646 113
DN PN Каталожное обозначение d D D1 D2 n отв h H I L Вес.кг
300** 16 КШ.Ф.RS.300.16-02 240 460 410 26 12 138 371 - 750 184
300** 25 КШ.Ф.RS.300.25-02 240 485 430 30 16 138 371 - 750 185
350** 16 КШ.Ф.RS.350.16-02 300 520 470 26 16 194 455 - 750 280.5
350** 25 КШ.Ф.RS.350.25-02 300 550 490 33 16 194 455 - 750 296
400** 16 КШ.Ф.RS.400.16-02 300 580 525 30 16 169 455 - 880 315
400** 25 КШ.Ф.RS.400.25-02 300 610 550 33 16 169 455 - 880 362.5
500** 16 КШ.Ф.RS.500.16-02 390 710 650 33 20 167 532 - 990 495.5
500** 25 КШ.Ф.RS.500.25-02 390 710 650 33 20 167 532 - 990 546
600** 16 КШ.Ф.RS.600.16-02 500 840 770 39 20 214 654 - 1017 1074
600** 25 КШ.Ф.RS.600.25-02 500 840 770 39 20 214 654 - 1017 1091



Краны шаровые ALSO RS фланцевые

DN 15-200 PN 16-40
Тип присоединения: фланец/фланец
Проход: полный
Сталь корпуса: 09Г2С
Стандарт строительной длины: DIN

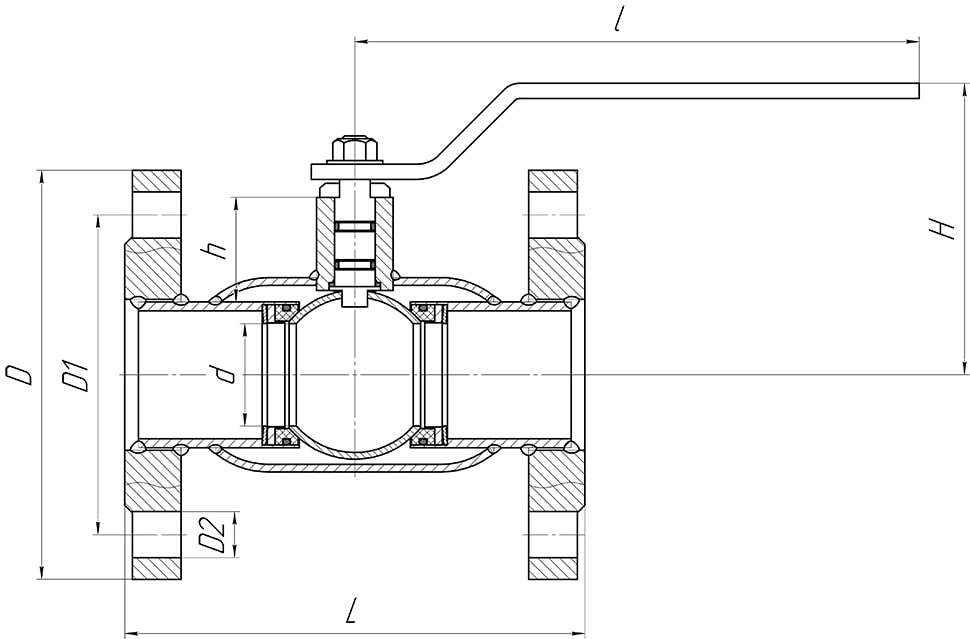

DN PN Каталожное обозначение d D D1 D2 n отв h H I L Вес.кг
15 40 КШ.Ф.П.RS.015.40-02 15 95 65 14 4 21 72 150 130 2.3
20 40 КШ.Ф.П.RS.020.40-02 18 105 75 14 4 21 76 150 150 2.8
25 40 КШ.Ф.П.RS.025.40-02 24 115 85 14 4 21 80 150 160 3.7
32 40 КШ.Ф.П.RS.032.40-02 30 135 100 18 4 40 105 220 180 5
40 40 КШ.Ф.П.RS.040.40-02 40 145 110 18 4 44 114 220 200 6.2
50 40 КШ.Ф.П.RS.050.40-02 48 160 125 18 4 39 119 220 250 8.8
65 16 КШ.Ф.П.RS.065.16-02 63 180 145 18 4 61 152 295 270 11.5
65 25 КШ.Ф.П.RS.065.25-02 63 180 145 18 8 61 152 295 270 13.3
80 16 КШ.Ф.П.RS.080.16-02 75 195 160 18 4 61 162 295 290 16
80 25 КШ.Ф.П.RS.080.25-02 75 195 160 18 8 61 162 295 290 20
100 16 КШ.Ф.П.RS.100.16-02 100 215 180 18 8 94 193 514 350 25.5
100 25 КШ.Ф.П.RS.100.25-02 100 230 190 22 8 94 193 514 350 30
125 16 КШ.Ф.П.RS.125.16-02 125 245 210 18 8 98 210 514 400 35
125 25 КШ.Ф.П.RS.125.25-02 125 270 220 26 8 98 210 514 400 41
150* 16 КШ.Ф.П.RS.150.16-02 148 280 240 22 8 112 238 514 480 45.7
150* 25 КШ.Ф.П.RS.150.25-02 148 300 250 26 8 112 238 514 480 52.2
200* 16 КШ.Ф.П.RS.200.16-02 200 335 295 22 12 127 269 630 620 89.3
200* 25 КШ.Ф.П.RS.200.25-02 200 360 310 26 12 127 269 630 620 96.3
DN PN Каталожное обозначение d D D1 D2 n отв h H I L Вес.кг
250** 16 КШ.Ф.П.RS.250.16-02 240 405 355 26 12 138 371 - 750 180
250** 25 КШ.Ф.П.RS.250.25-02 240 425 370 30 12 138 371 - 750 180
300** 16 КШ.Ф.П.RS.300.16-02 300 460 410 26 12 220 455 - 750 265
300** 25 КШ.Ф.П.RS.300.25-02 300 485 430 30 16 220 455 - 750 278.5
400** 16 КШ.Ф.П.RS.400.16-02 390 580 525 30 16 219 532 - 990 443.5
400** 25 КШ.Ф.П.RS.400.25-02 390 610 550 30 16 219 532 - 990 483.5
500** 16 КШ.Ф.П.RS.500.16-02 500 710 650 33 20 264 654 - 1017 1025
500** 25 КШ.Ф.П.RS.500.25-02 500 730 660 39 20 264 654 - 1017 1048
